Neo Sàn Dự Ứng Lực (Slab Anchorage)

Giới thiệu sản phẩm

Trong thi công sàn bê tông dự ứng lực, hệ thống neo sàn đóng vai trò cực kỳ quan trọng trong việc truyền lực căng từ cáp vào kết cấu bê tông. Neo sàn (Slab Anchorage) cung cấp bởi Dongtaycorp được thiết kế dẹt, nhỏ gọn, phù hợp hoàn hảo cho các cấu kiện có chiều dày mỏng như sàn nhà cao tầng, mặt cầu hoặc bản quá độ.

Phân loại hệ thống Neo sàn

Dựa trên công năng sử dụng trong sơ đồ căng kéo, neo sàn được chia làm hai loại chính:

• Neo đầu sống (Stressing-end Slab Anchorage): Dùng tại vị trí kích thủy lực thực hiện căng kéo cáp. Cấu tạo bao gồm: Đầu neo sàn, nêm, tấm đệm sàn và lò xo gia cường sàn.

• Neo đầu chết (Dead-end Slab Anchorage): Dùng để cố định đầu cáp còn lại. Cấu tạo bao gồm: Đầu hành trình (Swaged end), tấm đệm chữ P, lò xo gia cường và vòng hạn chế.

Cấu tạo chi tiết Neo đầu sống (Stressing-end)

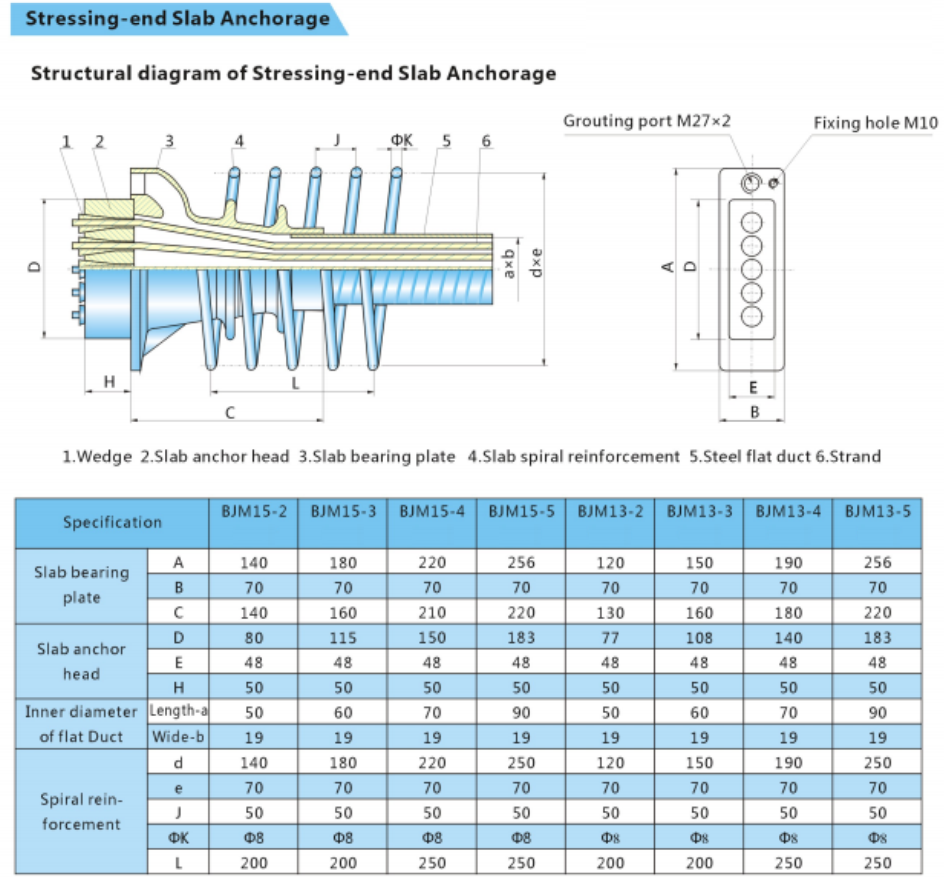

Sơ đồ kỹ thuật của hệ thống neo đầu sống bao gồm các thành phần cơ bản sau:

1. Nêm (Wedge): Giữ chặt từng sợi cáp đơn lẻ.

2. Đầu neo sàn (Slab anchor head): Nơi lắp đặt các nêm để cố định cáp.

3. Tấm đệm sàn (Slab bearing plate): Truyền và phân tán lực căng vào bê tông.

4. Lò xo gia cường (Slab spiral reinforcement): Chống nứt cục bộ vùng đầu neo.

5. Ống dẹt (Steel flat duct): Ống dẫn cáp thiết kế mỏng để tiết kiệm không gian sàn.

6. Cáp thép (Strand): Cáp thép dự ứng lực cường độ cao.

Thiết bị thi công đồng bộ

Để đảm bảo chất lượng kỹ thuật, hệ thống neo sàn thường được triển khai cùng các thiết bị chuyên dụng:

• Kích đơn (YCQ25Q Mono-strand jack): Dùng để căng từng sợi cáp một cách chính xác.

• Máy dập đầu (GYJ type swaging machine): Sử dụng cho việc tạo đầu neo chết.

• Bơm thủy lực (ZB4-500 Hydraulic Pump): Cung cấp áp lực cho hệ thống kích.

Thông số kỹ thuật đặc trưng

Hệ thống neo sàn được tối ưu với các chi tiết phụ trợ thông minh:

• Cổng bơm vữa (Grouting port M27x2): Hỗ trợ việc bơm vữa sau khi căng kéo để bảo vệ cáp khỏi ăn mòn.

• Lỗ cố định (Fixing hole M10): Giúp định vị bộ neo chắc chắn vào cốp pha trước khi đổ bê tông.

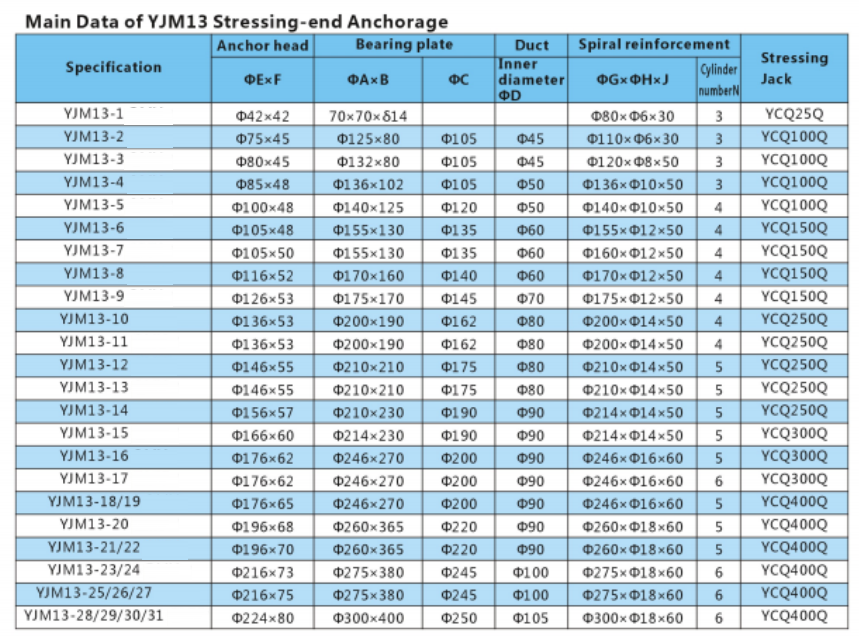

• Kích thước hình học: Các chỉ số $A, B, C, D, E$ được thiết kế chuẩn hóa để phù hợp với các loại sàn có độ dày khác nhau.

Lợi ích khi sử dụng Neo sàn tại Dongtaycorp

• Tiết kiệm không gian: Thiết kế dạng dẹt giúp giảm chiều dày sàn, tối ưu không gian kiến trúc.

• Độ bền vượt trội: Khả năng chịu lực và chống ăn mòn cao theo tiêu chuẩn quốc tế.

• Hỗ trợ kỹ thuật: Dongtaycorp cung cấp trọn gói từ vật tư đến thiết bị thi công căng kéo.
