Hệ Thống Neo Sàn, Neo Đầu Chết & Đầu Nối Cáp

Trong xây dựng hiện đại, công nghệ bê tông dự ứng lực đòi hỏi sự chính xác tuyệt đối từ các thiết bị và vật tư đi kèm. Dongtaycorp tự hào cung cấp giải pháp đồng bộ từ hệ thống neo sàn (Slab Anchorage), neo đầu chết (Dead-end Anchorage) đến các loại đầu nối cáp (Coupler) đạt tiêu chuẩn quốc tế.

Hệ Thống Neo Sàn (Slab Anchorage)

Neo sàn là lựa chọn tối ưu cho các cấu kiện có tiết diện mỏng như sàn nhà cao tầng. Hệ thống này bao gồm hai loại chính:

• Neo sàn đầu sống (Stressing-end Slab Anchorage): Cấu tạo gồm nêm (wedge), đầu neo sàn, tấm đệm và lò xo gia cường. Thiết kế tích hợp sẵn cổng bơm vữa (M27x2) và lỗ cố định (M10) để thuận tiện cho thi công.

• Neo sàn đầu chết (Dead-end Slab Anchorage): Bao gồm đầu dập hành trình (swaged end), tấm đệm chữ P, lò xo gia cường và vòng hạn chế.

Các Loại Neo Đầu Chết Chuyên Dụng (Dead-end Anchorage)

Tùy vào yêu cầu thiết kế truyền ứng suất vào bê tông, chúng tôi cung cấp các dòng neo đầu chết đa dạng:

• Neo loại P (Type P): Sử dụng công nghệ dập đầu cáp (swage socket) bằng máy dập chuyên dụng GYJ. Cấu tạo gồm đầu dập, tấm neo, lò xo gia cường và vòng hạn chế.

• Neo dạng vòng P (Ring P Anchorage): Thiết kế nhỏ gọn (compact), giúp tăng chiều dài căng kéo hiệu quả và giảm thiểu ăn mòn cáp nhờ ngăn cách tiếp xúc trực tiếp giữa cáp và bê tông tại đầu neo.

• Neo loại H và YBHM: Sử dụng nguyên lý truyền lực qua các “bầu cáp” (bulbs) được tạo hình bởi máy tạo bầu YH3.

  • Neo loại H: Thích hợp cho các bó cáp lớn với thông số A lên tới 510mm.

  • Neo YBHM: Chuyên dùng cho sàn, đảm bảo truyền lực tối ưu trong không gian hạn hẹp.

Hệ Thống Đầu Nối Cáp (Coupler)

Để giải quyết vấn đề nối dài cáp trong các dự án có khẩu độ lớn, Dongtaycorp cung cấp hai dòng đầu nối chính:

Đầu nối cáp đơn (Mono-strand Coupler)

• Loại làm việc (Working Coupler): Nối hai đầu cáp bằng bu lông hai đầu và nêm neo.

• Loại nối thép thanh (Planished rebar): Dùng để kết nối cáp dự ứng lực với thép thanh gia cường thông qua bu lông kết nối đặc biệt.

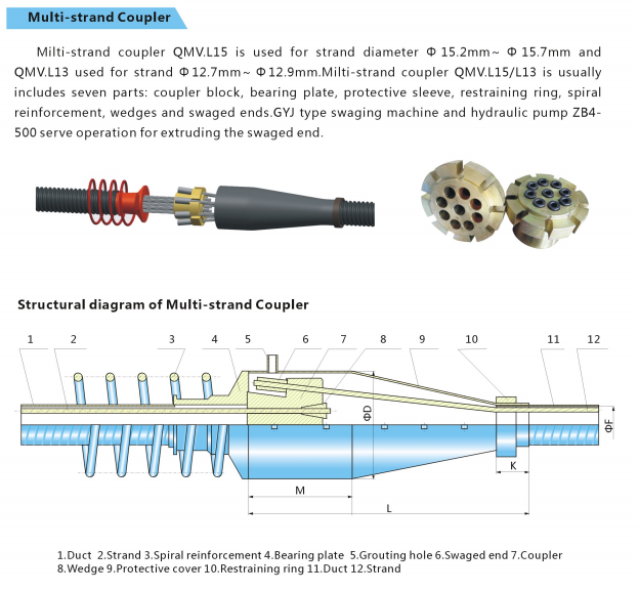

Đầu nối cáp đa sợi (Multi-strand Coupler)

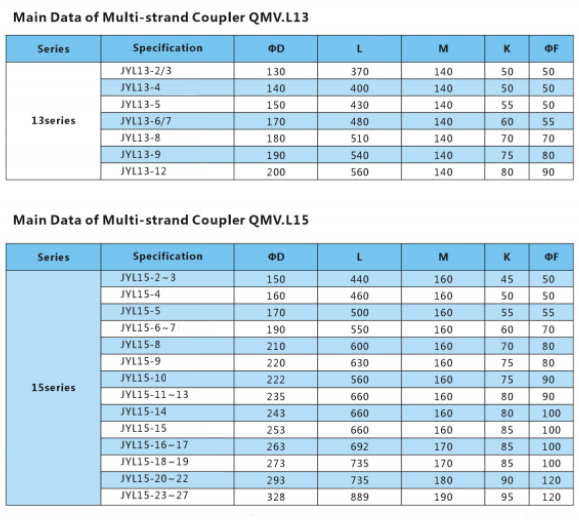

Dòng QMV.L15/L13 chuyên dụng cho các loại cáp đường kính 12.7mm đến 15.7mm. Hệ thống bao gồm khối nối (coupler block), tấm đệm, vỏ bảo vệ và đầu dập hành trình.

Thiết Bị Thi Công Đồng Bộ

Chúng tôi không chỉ cung cấp vật tư mà còn cung cấp hệ thống máy móc thi công đi kèm để đảm bảo độ chính xác:

• Kích đơn YCQ25Q: Căng kéo cáp đơn.

• Máy dập đầu GYJ: Chuyên dụng cho neo loại P và đầu nối đa sợi.

• Máy tạo bầu cáp YH3: Dùng cho hệ neo loại H và YBHM.

• Bơm thủy lực ZB4-500: Nguồn động lực cho toàn bộ hệ thống kích và máy dập.
